H3C S5830系列交换机

S5830系列系统特性

项目

S5830-52SC

S5830-106S

外形尺寸

(长×宽×高)

(单位:mm)

440×460×43.6

440×700×86.1

固定业务端口

48 个10/100/1000Base-T以太网端口,2个复用的1G SFP端口(Combo), 2个1G/10G SFP+端口,1个扩展插槽

96个10/100/1000Base-T以太网端口,10个1G/10G SFP+端口

扩展接口

支持2端口10G SFP+接口板

重量

<10kg

<20kg

管理端口

1个Console口,1个带外网管口

风扇

支持多级调速

支持风道方向可选

输入电压

交流

额定电压范围:100V~240V AC,50/60Hz

最大电压范围:90V~264V AC,47/63Hz

直流

额定电压范围:-40V~-60V DC

功耗(满载)

130W

380W

工作环境温度

0℃~45℃

工作环境相对湿度(非凝露)

5%~95%

交换容量

360Gbps

392Gbps

包转发率(整机)

132Mpps

294Mpps

S5830系列业务特性

支持特性

S5830系列

链路聚合

支持GE端口、10GE端口聚合

支持静态聚合、动态聚合

流量控制

支持IEEE802.3x 流量控制,支持back pressure

Jumbo Frame

支持

MAC地址表

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

VLAN

支持基于端口的VLAN(4094个)

支持GVRP

DHCP

支持DHCP Client

支持DHCP Snooping

IRF2

智能弹性架构

支持IRF2智能弹性架构

支持分布式设备管理,分布式链路聚合,分布式弹性路由

支持通过标准以太网接口进行堆叠

支持本地堆叠和远程堆叠

支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制

IPv4路由

支持静态路由、RIP,OSPFv2,BGP,ISIS

支持等价路由,路由策略,VRRP,策略路由

IPv6路由

支持静态路由、RIPng,OSPFv3,BGP4+ for IPV6,ISISv6

支持等价路由,路由策略,VRRP,策略路由

IPv4组播

支持IGMP Snooping

支持IGMP v1/v2/v3

支持PIM-DM/SM/SSM

支持MSDP

支持组播VLAN

支持组播策略和组播QoS

IPv6组播

支持MLD Snooping v1/v2

支持MLD v1/v2

支持PIM-DM/SM/SSM for IPV6

支持IPv6组播VLAN

可靠性

支持GR、NSR、BFD和FRR等可靠性功能

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

支持基于带宽kbps的风暴抑制

MSTP

支持STP/RSTP/MSTP协议

支持STP Root Guard

支持BPDU Guard

Smart link

支持Smart link和Monitor link

支持Smart link多实例

QoS/ACL

支持对端口接收报文的速率和发送报文的速率进行限制

支持报文重定向

支持CAR(Committed Access Rate)功能

每个端口支持8个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR、WFQ、SP+WFQ多种模式

支持报文的802.1p和DSCP优先级重新标记

支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类

支持时间段(Time Range)的包过滤

支持大容量双向ACL

支持WRED(Weighted Random Early Detection,加权随机早期检测)

支持端口Shapping

镜像

支持N:1的端口镜像和流镜像

支持端口的远程镜像

安全特性

支持用户分级管理和口令保护

支持基于802.1x、MAC的认证

支持AAA认证

支持RADIUS认证

支持HWTACACS

支持SSH 2.0

支持端口隔离

支持IP+MAC+端口绑定

支持IP Source Guard

加载与升级

支持XModem协议、FTP、TFTP实现加载升级

管理

支持命令行接口(CLI)、Telnet、Console口进行配置

支持SNMPv1/v2/v3

支持RMON (Remote Monitoring)告警、事件、历史记录

支持iMC网管系统、支持WEB网管

支持系统日志、分级告警

支持电源的告警功能

支持风扇、温度告警

维护

支持ISSU

支持以太网OAM

支持基于sFlow的网络流量分析功能



支持调试信息输出

支持Ping、Tracert

支持Telnet远程维护

支持虚拟电缆检测

支持DLDP

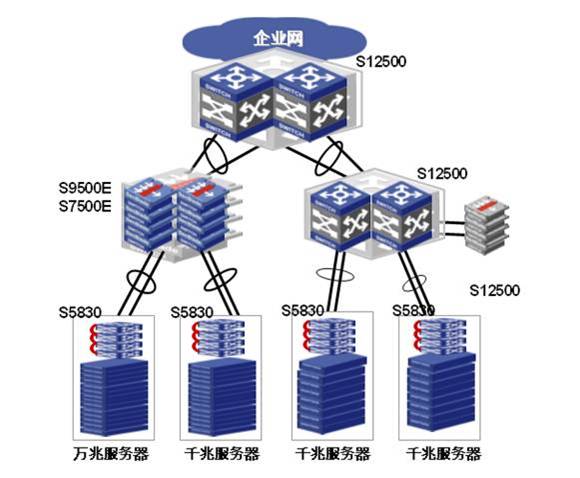

组网应用:在数据中心的典型应用

H3C采用基于100G平台的S12500系列交换机作为数据中心核心,汇聚层可以采用S12500或S9500E/S7500E产品,通过集成的防火墙、负载均衡等多业务板卡来实现安全保证和流量均衡。接入层S5830系列可以提供高密度,无阻塞的服务器接入方案。


强大的缓存能力

针对于数据中心大流量数据无阻塞传输的要求,H3C S5830系列采用了专用的报文缓存芯片以提供强大的缓存能力,S5830-52SC以太网交换机整机支持1.25GB 数据报文缓存;S5830-106S以太网交换机整机支持3.75GB 数据报文缓存。配合先进的缓存调度机制可以保证设备缓存能力有效利用的最大化,从而使S5830系列完美解决了在数据中心广泛存在的突发业务造成网络拥塞丢包的问题。

灵活的风道方向选择

为了更好的配合数据中心的风道设计,S5830系列交换机为用户提供了更灵活的风道方案,在实现前后风道的同时,用户还可以通过选择不同的风扇框来实现不同的风向(从前往后或者从后往前)。

支持高密度千兆/万兆服务器接入

H3C S5830系列提供了业内最高的数据接入能力,除了S5830-52SC在1U高度的交换机提供最大48*GE+4*10GE的接入以外,S5830-106S对接入能力和性能进行了进一步的提升,在2U高度的交换机上提供96*GE+10*10GE的线速转发能力。S5830-106S不仅为数据中心设计进一步节省了空间,其10*10GE端口为用户提供了更灵活,更可靠的上行配置。

智能弹性架构

H3C S5830系列交换机支持IRF2(第二代智能弹性架构)技术,在扩展性、可靠性、整体架构和可用性方面具有强大的优势,主要体现在四个方面:

* 扩展性:IRF技术允许交换机利用互联电缆实现多台设备的扩展;具有即插即用、单一IP管理,同步升级的优点,同时大大降低系统扩展的成本。

* 可靠性:通过专利的路由热备份技术,在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发,极大的增强了IRF组的可靠性和高性能,同时消除了单点故障,避免了业务中断。

* 分布性:通过分布式链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率。

* 可用性:通过标准的万兆以太网接口实现智能弹性架构,可以根据需求分配业务带宽和系统连接带宽,合理分配本地流量与上行流量;不仅可以实现机架内、跨机架,甚至跨区域的远距离智能弹性架构。

完善的安全控制策略

H3C S5830交换机支持AAA,RADIUS认证,支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定,同时实现用户策略(VLAN、QoS、ACL)的动态下发;支持配合H3C公司的iMC平台对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。

H3C S5830系列交换机提供增强的ACL控制逻辑,支持超大容量的入端口和出端口ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。

多重可靠性保护

H3C S5830系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。所有机型支持内置冗余电源模块和模块化风扇组件,所有电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速,在提高可靠性的同时,降低设备整体功耗。
