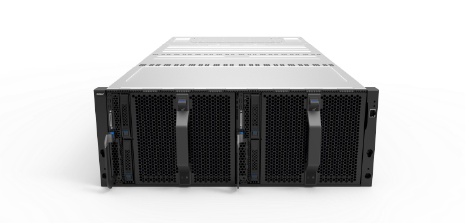

浪潮英信服务器i48

功能特性

产品特性

  灵活扩展,易管理

  i48采用全模块化设计,包括机箱、节点、节点前窗扩展、后置I/O仓、管理、网络多个模块单元。按需搭配不同模组,即可轻松实现面向应用的IT基础设施快速定制。统一架构与弹性设计,实现了数据中心规模从小到大的平滑扩展,最大限度的节约了基础设施平台的初期投入。

  灵活的计算与存储资源搭配,面向多种工作负载,不同计算节点可搭配12块、36块、48块、72块大容量硬盘,同时配置了NVME与NVDIMM满足分级存储方案。

  灵活的PCIe扩展能力,模块化前窗实现前置硬盘与PCIe的灵活搭配,无论是多网络扩展还是高IOPS均可完美支持。i48机箱后置PCIe单卡热插拔扩展模块,可用于进一步提升节点性能。

  灵活的管理方案,整机支持统一的CMC带外管理模块,与各节点BMC连接,实现远程管理统一入口,并可维护机箱风扇、电源等共享单元,支持双CMC冗余,支持跨机箱级联技术。可选支持TSW带内管理模块,该模块与节点板载千兆芯片连接,汇聚为2*10GbE光口+1GbE电口,可实现大规模集群的应用管理组网。

  高性能,高密度

  高密度计算,整机支持16个165W CPU,32个NVME硬盘,支持英特尔® Virtual RAID on Chip(英特尔® VROC)技术,实现NVMe RAID。

  高密度存储,整机支持864TB的海量存储容量,采用两组RAID卡,性能无瓶颈。

  单节最大6个PCI-E插槽,提供多种网络接口选择,为应用提供更加灵活的网络结构。

  硬件系统采用NUMA-Balanced设计,让PCI-E扩展设备可均匀部署在两颗CPU下,实现应用性能的极致优化。

  绿色节能,可快速部署

  i48供电、散热等系统采用共享冗余设计,通过浪潮独特的智能调控技术配合先进的风冷系统实现最佳工作环境,保障系统节能、稳定运行。

  多节点模块化的架构,让i48轻松实现8个节点一体化集成,5倍于传统服务器的部署效率,适用于大规模数据中心的快速交付。

  易维护,高可靠

  前维护特性,适配高密度数据中心的冷热通道隔离,多数运维操作无需在热通道进行,大幅提升维护人员的操作舒适性。

  分仓硬盘前维护,独特的硬盘抽屉设计与高标准滑轨加固技术,让整机支持72块大容量硬盘时,每36块硬盘部署在一个独立的仓体内,并通过坦克链连接供电与硬盘控制器,仓体独立抽出时业务稳定运行。实现了无需整机拖出即可进行热插拔维护,同时规避了传统方案需要增加后置理线臂占用机柜空间的问题。该独有技术,大幅提升了简便维护性、降低磁盘共振影响、优化整机散热效果,为海量存储应用场景提供最优选择。


技术规格

NS5488M5双路计算节点参数:

处理器

2个英特尔®至强®4100,5100,6100,8100系列可扩展处理器家族

最大支持TDP 165W CPU

芯片组

C624

内存

16块DDR4 Registered、LR DIMM,最大支持1.0TB(单条64GB)

最大支持2块NVDIMM

I/O接口

通过SUV方式扩展3个USB 2.0接口,1个VGA接口,1个DB9串口

光驱

支持外插USB光驱

显示控制器

Aspeed2500芯片内集成,64M显存,最大分辨率支持1920x1200 32bpp@60Hz

RAID控制器

主板集成SATA控制器

INSPUR RAID SLI 3108子卡 支持RAID 0/1/1E/5/6/10/50,可选2G/4G缓存,可选超级电容

INSPUR SAS PMC 8068子卡 支持RAID 0/1/5/10/50/SAS Direct

网卡控制器

支持OCP标准卡或PHY卡、PCI-E外插卡

支持板载千兆芯片,需搭配机箱TSW模块使用

管理芯片

BMC Aspeed2500 芯片

PCI-E与存储扩展

最大可支持6个PCIe扩展插槽(4个PCIe标卡、1个网络子卡、1个存储子卡)

前置:NS5488M5采用模块化前窗设计,有三种不同配置可以选择

配置1(2*热插拔SATA/SAS/NVMe SSD,2*PCIe x16,1*PCIe OCP网络子卡)

配置2(4*热插拔SATA/SAS/NVMe SSD,1*PCIe OCP网络子卡)

配置3(2*PCIe x16,1*PCIe x8,1*PCIe OCP网络子卡)

内置:1*PCIe SAS/RAID子卡

后置:1*PCIe x16 (机箱后部的I/O模块为每个节点提供1*PCIe x16扩展槽位,支持单卡热插拔)

内置存储

2块SATA M.2 SSD及2块TF卡

占用槽位

单槽

NS5484M5双路均衡节点参数:

处理器

2个英特尔®至强®4100,5100,6100,8100系列可扩展处理器家族

最大支持TDP 165W CPU

芯片组

C624

内存

16块DDR4 Registered、LR DIMM,最大支持1.0TB(单条64GB)

最大支持2块NVDIMM

I/O接口

通过SUV方式扩展3个USB 2.0接口,1个VGA接口,1个DB9串口

光驱

支持外插USB光驱

显示控制器

Aspeed2500芯片内集成,64M显存,最大分辨率支持1920x1200 32bpp@60Hz

RAID控制器

主板集成SATA控制器

INSPUR RAID SLI 3108子卡 支持RAID 0/1/1E/5/6/10/50,可选2G/4G缓存,可选超级电容

INSPUR SAS PMC 8068子卡 支持RAID 0/1/5/10/50/SAS Direct

网卡控制器

支持OCP标准卡或PHY卡、PCI-E外插卡

支持板载千兆芯片,需搭配机箱TSW模块使用

管理芯片

BMC Aspeed2500 芯片

PCI-E与存储扩展

最大可支持5个PCIe扩展插槽(3个PCIe标卡、1个网络子卡、1个存储子卡)

前置:NS5484M5采用模块化前窗设计,有三种不同配置可以选择

配置1(2*热插拔SATA SSD,1*PCIe x16,1*PCIe OCP网络子卡)

配置2(2*热插拔SATA/SAS/NVMe SSD,1*PCIe OCP网络子卡)

配置3(1*PCIe x16,1*PCIe x8,1*PCIe OCP网络子卡)

内置:1*PCIe SAS/RAID子卡

后置:1*PCIe x16 (机箱后部的I/O模块为每个节点提供1*PCIe x16扩展槽位,支持单卡热插拔)

硬盘抽屉:12*3.5” 热插拔SATA/SAS/SSD 硬盘(可支持2.5”硬盘)

内置存储

2块SATA M.2 SSD及2块TF卡

占用槽位

双槽

NS5482M5双路存储节点参数:

处理器

2个英特尔®至强®4100,5100,6100,8100系列可扩展处理器家族

最大支持TDP 165W CPU

芯片组

C624

内存

16块DDR4 Registered、LR DIMM,最大支持1.0TB(单条64GB)

最大支持2块NVDIMM

I/O接口

通过SUV方式扩展3个USB 2.0接口,1个VGA接口,1个DB9串口

光驱

支持外插USB光驱

显示控制器

Aspeed2500芯片内集成,64M显存,最大分辨率支持1920x1200 32bpp@60Hz

RAID控制器

主板集成SATA控制器

INSPUR RAID SLI 3108子卡 支持RAID 0/1/1E/5/6/10/50,可选2G/4G缓存,可选超级电容

INSPUR SAS PMC 8068子卡 支持RAID 0/1/5/10/50/SAS Direct

网卡控制器

支持OCP标准卡或PHY卡、PCI-E外插卡

支持板载千兆芯片,需搭配机箱TSW模块使用

管理芯片

BMC Aspeed2500 芯片

PCI-E与存储扩展

最大可支持5个PCIe扩展插槽(3个PCIe标卡、1个网络子卡、1个存储子卡)

前置:NS5484M5采用模块化前窗设计,有三种不同配置可以选择

配置1(2*热插拔SATA SSD,1*PCIe x16,1*PCIe OCP网络子卡)

配置2(2*热插拔SATA/SAS/NVMe SSD,1*PCIe OCP网络子卡)

配置3(1*PCIe x16,1*PCIe x8,1*PCIe OCP网络子卡)

内置:1*PCIe SAS/RAID子卡

后置:1*PCIe x16 (机箱后部的I/O模块为每个节点提供1*PCIe x16扩展槽位,支持单卡热插拔)

硬盘抽屉:36*3.5” 热插拔SATA/SAS/SSD 硬盘(可支持2.5”硬盘)

内置存储

2块SATA M.2 SSD及2块TF卡

占用槽位

四槽

NS5482JD存储扩展模块参数:

RAID控制器

INSPUR RAID SLI 3108子卡 支持RAID 0/1/1E/5/6/10/50,可选2G/4G缓存,可选超级电容

INSPUR SAS PMC 8068子卡 支持RAID 0/1/5/10/50/SAS Direct

PCI-E与存储扩展

内置:1*PCIe SAS/RAID子卡(该RAID/SAS卡通过中背板与所扩展节点的CPU0下PCIex8链路相连)

硬盘抽屉:36*3.5” 热插拔SATA/SAS/SSD 硬盘(可支持2.5”硬盘)

搭配关系

搭配NS5488M5,实现双路计算节点36*3.5”硬盘+4*2.5”硬盘

搭配NS5484M5,实现双路计算节点48*3.5”硬盘+4*2.5”硬盘

搭配NS5482M5,实现双路计算节点72*3.5”硬盘+4*2.5”硬盘

注:配置单颗CPU可支持NS5482JD扩展模块挂载

占用槽位

四槽

整机参数:

形态

4U 8个节点槽位

电源

2+2冗余电源,800W/1300W/1600W/2000W

100V-240V AC、240V HVDC

风扇

5个风扇模组N+1 冗余,风扇防回流挡门设计

主机尺寸

448 宽× 175高×898深(单位:mm)

产品重量

机箱重量:30Kg

整机重量:

78Kg-整机满配8个NS5488M5

98Kg-整机满配4个NS5484M5

120Kg-整机满配2个NS5482M5

120Kg-整机满配1个NS5482M5+1个NS5482JD

工作环境温度

5℃-40℃
